液氮自動補液系統的搭建需要多個關鍵設備，包括液氮儲罐、液體泵、管道與接頭、溫度控制器、壓力傳感器以及控制系統。以下將詳細介紹這些設備及其規格要求，以確保系統能夠高效、安全地運行。

　　液氮儲罐

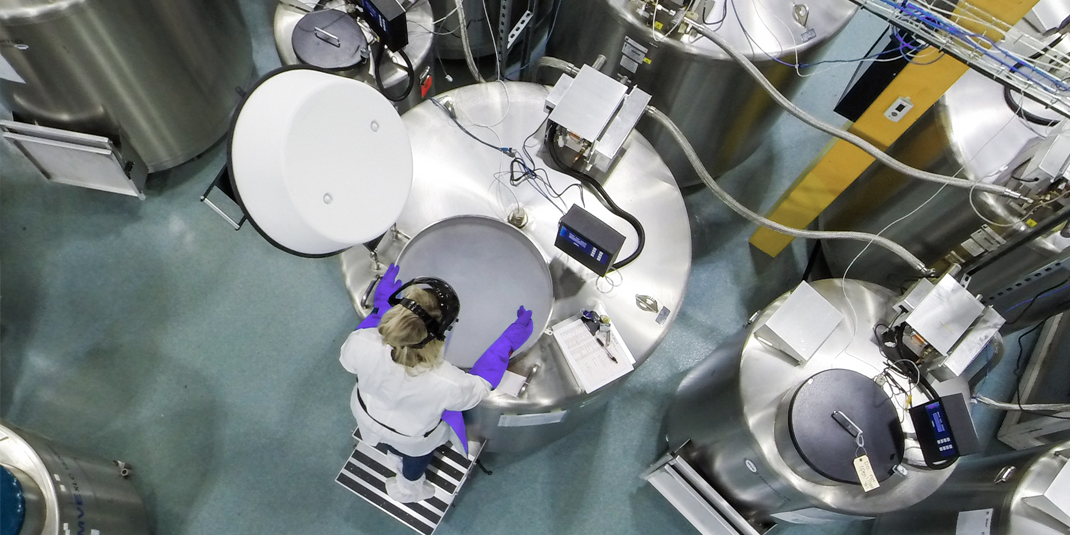

　　液氮儲罐是系統的核心部分，負責存儲液氮。通常情況下，選擇的儲罐容量應根據具體需求來決定。常見的容量有50升、100升和200升等。以100升的液氮儲罐為例，其工作壓力一般在0.2至0.3 MPa之間，需要具備良好的絕熱性能，以減少液氮的蒸發損失。儲罐材料通常采用不銹鋼或鋁合金，具有耐低溫和抗腐蝕特性。容器需配備自動閥門和安全閥，以防止過壓和泄漏。

　　液體泵

　　液體泵用于將液氮從儲罐輸送至使用點。推薦使用自吸式液氮泵，其流量范圍一般在10至30 L/min。泵的選型要考慮到液氮的低溫特性，必須具備耐低溫材料制成，通常使用304或316不銹鋼。泵的高工作壓力應至少達到0.5 MPa，以保證能有效輸送液氮。

　　管道與接頭

　　管道和接頭是液氮傳輸?shù)谋貍浣M件，需使用專用的不銹鋼管道，通常采用直徑15至25毫米的管道。接頭應選擇密封性良好的快接接頭，能夠承受低溫和高壓環境。管道的耐溫范圍應在-196℃至+150℃之間，確保在液氮狀態下不會發生脆裂或泄漏。

　　溫度控制器

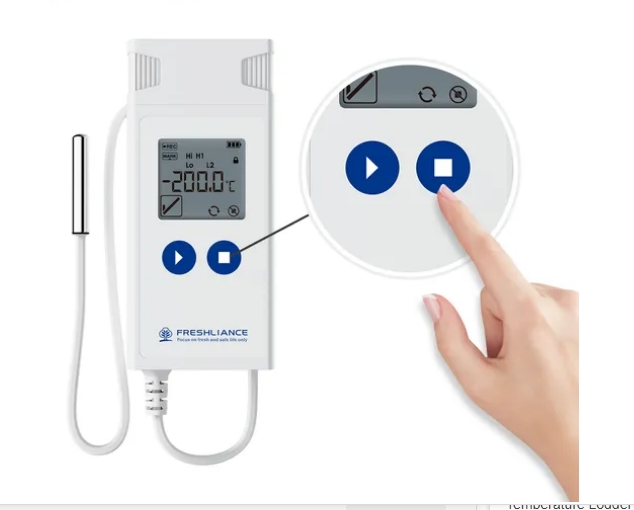

　　溫度控制器用于監測和調節液氮的溫度?？蛇x擇數字溫控器，精度應達到±0.1℃，并且具備報警功能以防止超溫或低溫情況。推薦選用控制范圍在-200℃至+50℃的型號，并且可以與其他設備聯動，實現自動化控制。

　　壓力傳感器

　　壓力傳感器用于實時監測液氮系統內的壓力，確保系統在安全范圍內運行。應選擇量程為0至1 MPa的壓力傳感器，精度在±0.5%FS以上，響應時間應小于1秒，確保在液氮流動過程中能夠快速反應。傳感器的工作溫度范圍應在-40℃至+85℃之間。

　　控制系統

　　控制系統是整個液氮自動補液系統的大腦，負責協調各個設備的工作。推薦使用PLC(可編程邏輯控制器)作為核心控制單元，具備多通道輸入輸出接口，方便連接溫度傳感器、壓力傳感器及液體泵?？蛇x擇帶有HMI(人機界面)的PLC，使操作人員能夠?qū)崟r監控系統狀態并進行必要的調整。控制系統應具備網絡通信功能，以便于數據采集與遠程監控。

　　安裝步驟

　　搭建液氮自動補液系統時，首先要選擇合適的安裝地點，確保周圍環境通風良好，并遠離易燃易爆物品。液氮儲罐應固定穩妥，避免因震動導致泄漏。將泵安裝在液氮儲罐的底部，確保泵的進水口完全浸沒在液氮中。隨后，按照設計圖紙，連接管道與接頭，確保連接處無泄漏。

　　接下來，安裝溫度控制器和壓力傳感器，確保它們與液氮相關的管道緊密相連。后，將PLC與各個傳感器、執行設備連接，并進行系統調試，確保所有設備正常運行并能夠?qū)崿F(xiàn)自動控制。

---
