液氦在低溫實驗、科研及醫療設備中有廣泛應用。由于液氦的溫度極低，能夠達到接近絕對零度的-269°C，因此在其存儲和運輸過程中需要特殊的管路系統。杜瓦專用液氦管路是一種常見的低溫管道設計，用于在液氦存儲罐和各類設備之間高效、安全地輸送液氦。本文將詳細介紹杜瓦專用液氦管路的結構特點、安裝方法以及相關技術參數，幫助讀者更好地理解其工作原理和安裝要求。

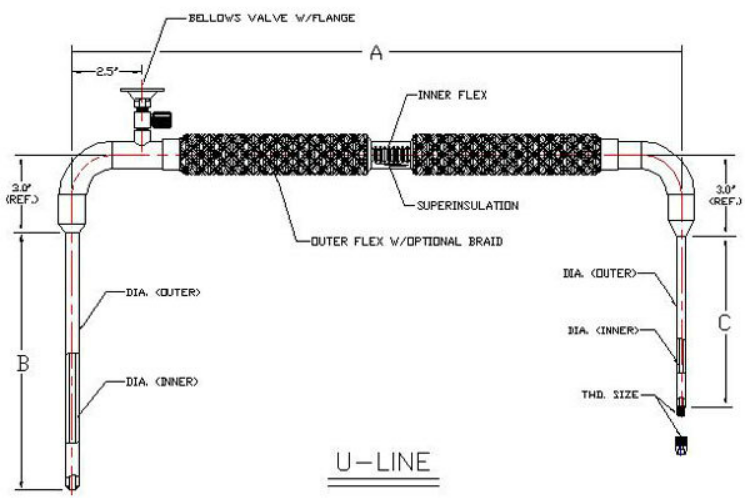

　　杜瓦專用液氦管路結構特點

　　杜瓦專用液氦管路通常由多個部分組成，其中包括內管、外管、絕熱層和冷卻層等。液氦管路的設計重點是確保液氦在輸送過程中能夠盡可能減少溫度的損失，并防止管道因溫差過大導致的熱脹冷縮現象。

　　1. 內管和外管：內管用于輸送液氦，通常采用不銹鋼、銅或鋁等低導熱材料制成，以降低液氦在運輸過程中的蒸發損失。外管則起到保護作用，避免外部環境對液氦管路的直接影響。

　　2. 絕熱層：液氦管路的絕熱層是核心部分之一。其作用是盡可能減少熱量傳遞，保持液氦的低溫狀態。絕熱材料一般采用高效的真空層、膨脹聚苯乙烯(EPS)或氮?dú)馓畛鋵印Ｕ婵战^熱層不僅隔絕外界溫度影響，而且能夠有效地減緩液氦的蒸發速度。

　　3. 冷卻層：在液氦管道的設計中，冷卻層是指在內管外部設置的冷卻系統，用于進一步降低管道的溫度，防止因熱源影響而導致液氦的損失。該層通常使用低溫冷卻液(如液氮)進行輔助冷卻，增強系統的溫控性能。

　　液氦管路的尺寸根據使用需求進行定制，常見的管徑在DN10至DN50之間(即管道直徑為10mm至50mm)。管道的長度一般為數米到數十米不等，具體數值根據應用場景的需求而定。

　　液氦管路安裝步驟

　　液氦管路的安裝是確保其正常運行和安全性的重要環節。安裝時需要嚴格按照操作規程和技術要求進行。以下是液氦管路安裝的基本步驟。

　　1. 安裝前準備工作

　　在開始安裝之前，需要對液氦管路的各個部分進行詳細檢查。檢查項目包括：

　　- 確認管道材料無損傷，確保管道沒有裂紋或變形。

　　- 檢查管道的絕熱層是否完整，沒有斷裂或損壞。

　　- 確保所有連接件(如彎頭、閥門等)完好且無滲漏。

　　2. 管道定位與支撐安裝

　　安裝液氦管路時，首先要合理確定管道的走向和支撐點。液氦管路一般需通過墻壁或地面進行固定，避免因溫差引起的管道膨脹或收縮。支撐架應具有良好的抗震和抗熱脹冷縮能力，支撐點間距通常在1米至2米之間。需要注意，管道的坡度應設置適當，避免液氦在管道中出現積聚現象，影響正常流通。

　　3. 管道連接與密封

　　管道連接時應確保連接處緊密且無漏氣現象。使用高質量的密封材料(如低溫密封膠、金屬墊片等)確保連接點的嚴密性。管道的接頭部位需要用專業工具進行焊接或機械連接。對所有接頭進行氣密性測試，確保管路在壓力狀態下不會漏氣。

　　4. 冷卻系統的安裝

　　在液氦管道系統中，冷卻層的安裝至關重要。冷卻系統通常采用液氮輔助冷卻，冷卻管道應與液氦管道平行布置，并確保冷卻管道的流

---
